CGET Exploration Drilling CGET CS14/CS14C Core drill

CS14/CS14C SPECIFICATIONS PERFORMANCE



Kapasite pwofondè (fil oswa konvansyonèl)

Bfil1540 m(5052 pye)

Nfil1200 m(4042 pye)

H fil800 m(2695 pye)

Pfil475 m(1558 pye)

* Pwofondè yo baze sou twou vètikal *

Leve prensipal la

Kapasite yon sèl liy: tanbou vid 80 kN (18 000 lb)

Vitès liy: tanbou toutouni 44 m / min (148 pye / min)

Gwosè kab: 35 m (118 pye) x 16 mm (10/16 pous)



Fil

Kapasite: 1830 m (6000 pye) nan 4,76 mm (3/16 pous) 975 m (3200 pye) nan 6,35 mm (1/4 pous)

Liy rale: Tanbou toutouni: 11,9 kN (2665 lb) tanbou plen: 3,0 kN (668 lb)

Vitès liy: tanbou toutouni 114 m / min (374 pye / min) tanbou plen 453 m / min (1486 pye / min)



Mast ak sistèm manje

Vwayaj manje: 3,5 m (11,5 pye)

Vitès manje: vit ak dousman ak kontwòl varyab

Poussée: 59,6 kN (13 390 lb)

Rale: 138 kN (31 020 lb)

Ang perçage: 45 a 90 degre

Longè rale baton: 6,09 m (20 pye)



Inite pouvwa

Faktori: Cummins

Modèl: QSB6,7 Tier III

Volim: 6,7 lit 6 sil.

Pouvwa: 153 kW (208 hp)

RPM: 1800

Kalite motè: dyezèl turbo / apre refwadi

Refwadisman: Dlo

Sistèm elektrik: 24 V (Altènatè 24 V, 95Amp)



Sistèm idwolik

Ponp prensipal: 28 MPa - 242 l / min (4061 psi - 63,9 gal / min)

Ponp segondè: 20 MPa - 122 l / min (2901 psi - 32,2 gal / min)

Ponp oksilyè: 21,5 MPa - 47 l / min (3118 psi - 12,4 gal / min)

Refwadisman lwil idwolik: Air



Drillhead ak vitès file koton

Pouvwa: motè idwolik - vitès varyab / revèsib

Final kondwi: 4 nan chèn kondwi nan beny lwil oliv - 2: 5 rapò

Koton (dyamèt enteryè): 117 mm (4 5/8 pous)

Vitès file koton: 117-1300 rpm

Koupl: Max 5113 Nm (3771 ftlb)

Tèt gon: Balanse ale



Opsyon krole

Radyo Remote Kontwole, vitès maksimòm 3 km / h

Gwoup krole, 300 mm lajè 6991 1389 01 (v4.1)



Chuck asanble

Kalite: idwolik louvri, prentan fèmen

Dyamèt anndan maksimòm: 117 mm (4 5/8 pous)

Kapasite kenbe: 1 8143 kg (40 000 lb)



Rod Detantè

Kalite: idwolik louvri, sous gaz fèmen

Maksimòm anndan dyamèt: 210 mm (8,3 pous)

Kapasite kenbe: 13 000 kg (28 660 lb)



Fè egzèsis sipò baz

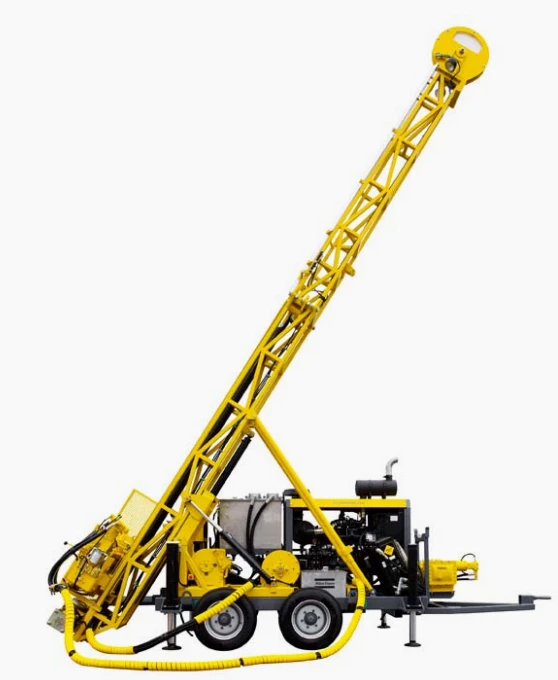

Trelè monte mare, kat 770 mm (30,3 nan) wou

Sipò: 4 krik idwolik

Dyamèt pad: 200 / 230 mm (7,87 / 9 pous)

Longè vwayaj: 550 mm (21,6 pous)



Pwa

- CS14 enkli. Trido140 ak detantè baton: 7000 kg (15 430 lb)

- CS14C (crowler monte): 9000 kg (19 800 lb)



Dimansyon (L – W – H)

Nan pozisyon transpò (anwo mas la retire):

6370 mm (21,45ft) 2200 mm (7,22ft) 2340 mm (7,88ft)



Transpò sou sit fè egzèsis (mast anlè ki plwaye):

6370 mm (21,45ft) 2550 mm (8,59ft) 2340 mm (7,88ft)



Ekipman estanda

-Depotwa idwolik mast

-Detantè baton idwolik P-gwosè

-Ma nan de seksyon

-4 krik nivelman idwolik

-Gwo kouwòn poul wou

-Pake remorquage

-Mete liy sou pi ba ma

- Tank gaz 200 l (53 gal)

-Sekirite gad yo

-Filtè filtè & dlo séparateur

-Idwolik lwil oliv rezèvwa ranpli ponp

-Mat idwolik ogmante



Opsyon

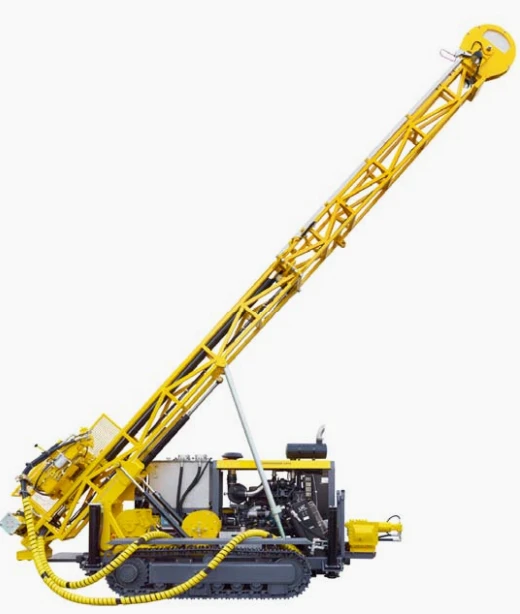

-Crawler monte mare - CS14C

-Pandan idwolik labou

-RPM mèt

-Mèt koule dlo (max 6,4 MPa)

-Pop labou idwolik, Trido 140:

maksimòm koule / presyon: 140 l / min (37 gal / min) / 7 MPa (1015 psi)

Tout pwa ak dimansyon yo se apwoksimasyon epi yo ka chanje pa CGET
